一、需求背景

AI 服务器与数据中心的热功耗正在快速攀升：单机柜功率已从过去的 15~20kW 向 50kW 以上演进，单颗 GPU 热功耗也从几十瓦跃升至数百瓦甚至千瓦级。传统风冷在物理散热能力上逐渐触顶，液冷——特别是芯片级、板级液冷——成为高密度算力散热的主流方向。

其中，微通道液冷板（MLCP）把原本覆盖在芯片上的金属盖与液冷板整合，内部加工出微米级流道，让冷却液更接近热源。相比传统液冷板，它的典型热阻可降至0.05℃·cm?/W 以下，最大可支持超过 2000W 的散热功率。但代价是结构更复杂、制造精度要求更高，需要可靠的三维尺寸检测来保障良率与装配一致性。

二、项目痛点

热密度越高，冷板与芯片贴合界面的质量就越关键！

主要难点集中在：

1. 平面度直接决定热阻：冷板接触面一旦不平，与芯片之间就会形成微米级空气间隙？掌既认凳兜陀诮鹗，公开资料指出，间隙每增加 0.01mm，界面热阻可能上升 15%~20%，导致芯片结温升高、散热效率下降。
2. 多尺寸必须同时管控：除了接触面平面度，冷板边框厚度、段差、安装孔/铆钉高度差也需要控制，否则会造成锁附力不均、安装倾斜，长期运行中可能引发局部变形或泄漏。
3. 二维视觉测不了三维高度：普通视觉只能拍摄平面图像，测不出高度、段差和平面度，还会受对焦高度和表面颜色干扰。
4. 接触式测量太慢：三坐标设备靠探针逐点采点，测一块冷板需要采大量点位，节拍长，通常只能离线抽检，且存在划伤精密接触面的风险。
5. 大面幅冷板扫描效率低：大冷板需要多次扫描拼接，运动机构往返次数多，在线检测节拍难以满足。

KY开元游戏集团官网SRI 系列三维激光轮廓测量仪，可一次性完成冷板接触面平面度、边框厚度、段差、安装孔/铆钉高度差等三维尺寸检测。

针对数据中心散热模组中常见的检测任务推荐型号：SRI7140

• 常规尺寸冷板平面度/高度差 · SRI7140
  X 轴宽度 70~110mm，

  Z 轴重复精度 0.5μm，

  X 轴轮廓点数 3200，

注：以上重复性数据来自项目测试中 10 次动态测量结果，具体测量精度和节拍需结合工件材质、视野、速度、安装方式和算法配置确认。

1. 一次扫描，多项尺寸同时输出：平面度、边框厚度、段差、安装孔/铆钉高度差无需反复装夹调机，从多工序抽检变成单工序在线全检。
2. 不受对焦高度与图案颜色干扰：激光三角测量依据激光线的位置形变获取高度信息，与表面颜色、纹理、氧化层色差无关，也不存在 2D 视觉的虚焦问题。

3. 动态重复性稳定：SRI7140 在 10 次动态测量中平面度重复性最大为 0.005mm，SRI8060K 可达 0.8μm，SRI7050 高度差重复性最大1.4μm。
4. 大面幅检测效率提升：SR9080 提供 6400 个 X 轴轮廓点，扫描宽度 48~59mm，可将大面幅冷板扫描次数从 3 次降至 2 次，检测效率提升约 30%。
5. 非接触、可在线：相比接触式三坐标设备逐点采点的方式，线激光轮廓扫描更适合产线节拍，同时避免划伤精密接触面。

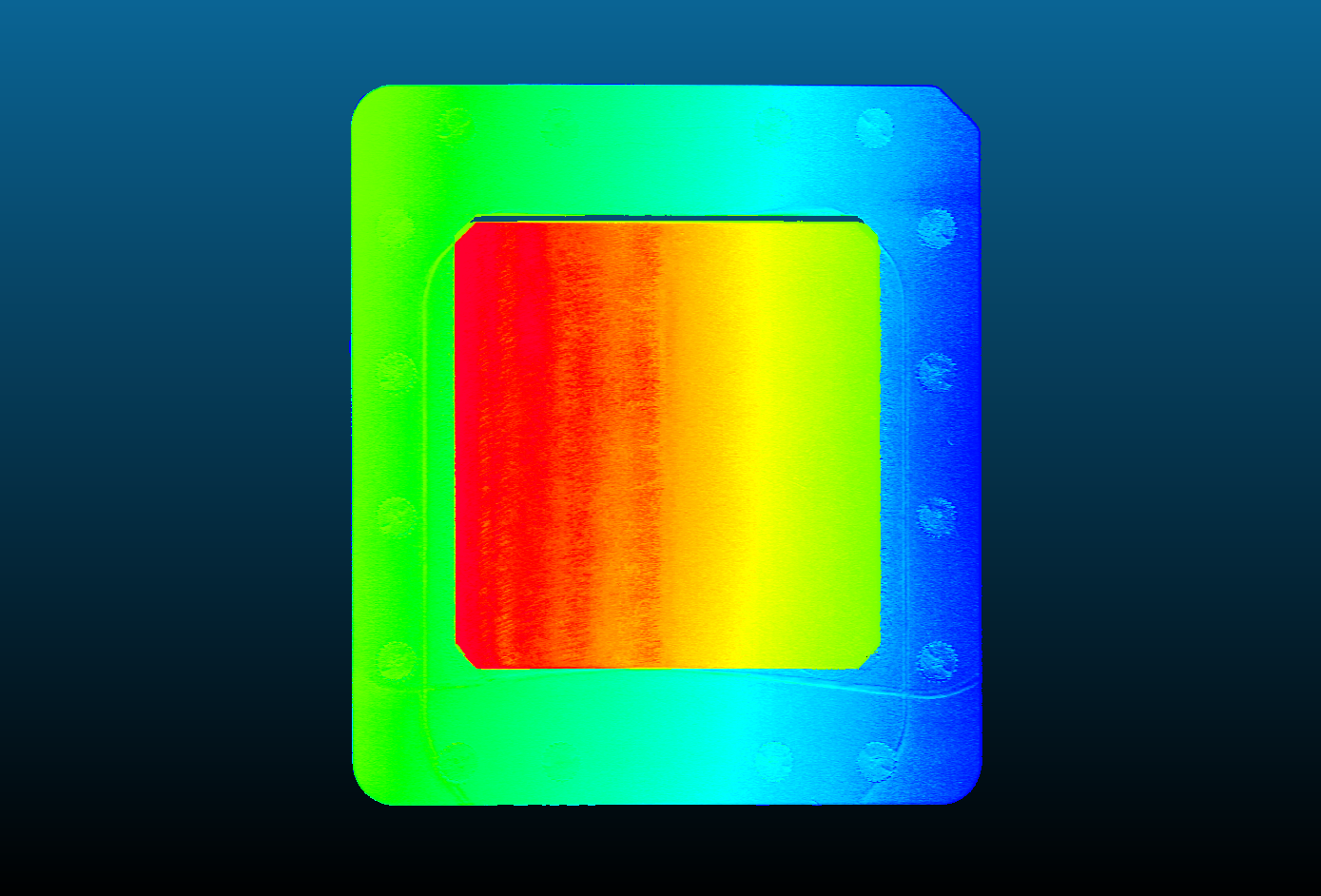

SRI 系列“三维点云 + 基准面拟合 + 点到面高度”的测量逻辑，同样适用于以下高功率散热与精密装配场景：

• AI 服务器均热板、液冷冷板、散热模组的三维尺寸检测
• IGBT/SiC 功率半导体散热基板平面度检测
• 电池极耳、电芯焊接段差与厚度检测
• 手机中框、精密结构件平面度与段差检测
• PCB 铆钉/螺柱高度、直径检测
