终端反馈了一批检测异形胶路相关的问题件，产线自查却查不出原因：检具是合格的，人也是老手。最后定位到「胶路」——现有的检测手段压根拿不到这个量。

尺寸失控的代价从来不只是这一个零件，而是后面所有工序的白干。

图注：检测异形胶路的真实工件特写或产线环境照，建议在图上圈注需要测量的「胶路」位置，让读者一眼知道在测哪儿。

01先说难在哪

检测异形胶路要看的核心其实就一件事：「胶路」有没有落在公差里。它不是外观项，超差了不一定当场看得出来，但会在后面的装配、密封、通电环节把问题放大。

02人工、卡尺、2D 都试过之后

在决定用线激光之前，客户基本把常规手段试了一遍，结论是各有各的天花板：

说到底：胶、锡、镜面这些材质，人眼和普通相机都会被反光骗，高度数据不会。

03原理其实不复杂

反光的本质是回光强度差太大。蓝激光让散射更规整，HDR 再把动态范围拉开，轮廓这才能从一片死白里被拉出来。

方法本身不新鲜，值钱的地方在于精度余量、稳定性和在产线上跑得住。

04选型：参数怎么和工况对上

一体式：传感头与控制器合一，走线少、装夹简单，产线改造量最小。这个项目选 SRI8060，主要看几处对得上：

• 视野：X 轴线宽 26-36mm，一次扫描的覆盖宽度与工件尺寸匹配

• 精度余量：Z 轴重复精度 0.2μm，相对项目公差留足倍数，才扛得住车间的温漂和振动

• 形态：一体式结构，与现场的安装空间和改造预算相适应

把这几项和图纸公差摆在一起算一遍，选型基本就定了，不需要靠试。

05拿到手的不是照片，是坐标

带高度信息的轮廓与点云。对胶路这类目标，能直接算出高度、宽度、连续性，以及沿路径积分得到的体积——这是 2D 面积图永远给不了的量。

值得强调的是，这些量是算出来的，不是看出来的。所以换个人操作，结果不会变。

06上线之后的完整节拍

1. 触发：与产线节拍同步，工件到位即采集

2. 扫描：SRI8060 高速采集截面轮廓，多传感器场景自动拼接

3. 计算：取基准、滤波对齐，算出「胶路」的实际数值

4. 判定：与公差阈值比对，实时输出 OK / NG

5. 闭环：结果与原始数据上传上位机 / MES，支撑追溯与工艺优化

上线之后基本不需要人盯着，异常才需要人介入——这才是自动化该有的样子。

07现场实录

项目落地时的实际过程如下：

异形曲线、拐角胶路依靠人工与 2D 视觉检测，极易出现阴影漏检、体积无法量化，批量点胶品质难以稳定管控。

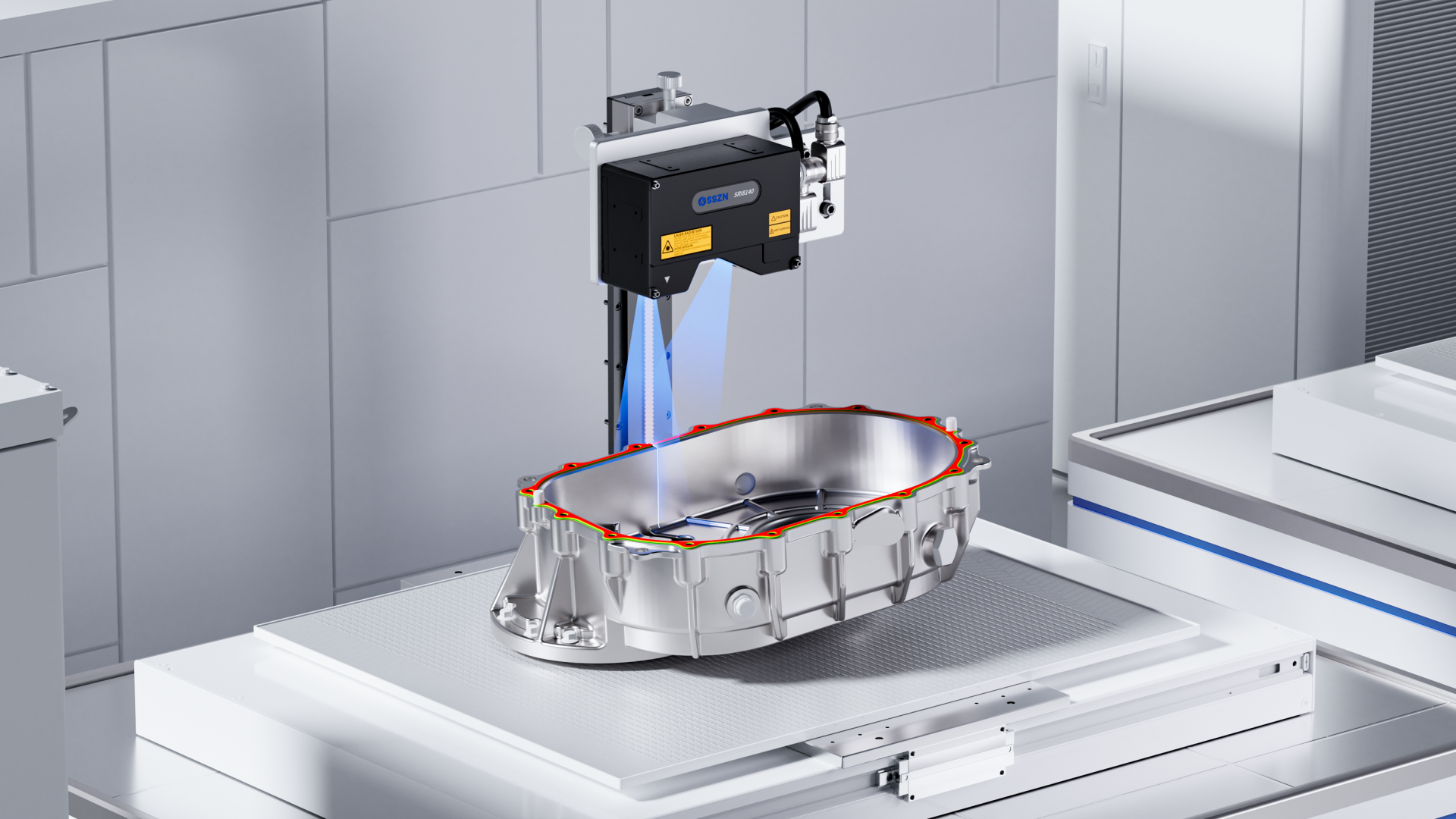

KY开元游戏集团官网三维轮廓测量仪跟随模组沿异形胶路扫描，完整采集整条胶路三维点云 自动提取胶高、胶宽、截面积与胶体体积数据 同步识别断胶、溢胶、拐角缺料、堆胶等各类胶路缺陷 全部尺寸数值、缺陷坐标实时输出，完成全线 100% 在线全检。

高精度扫描无检测盲区，高速采集适配量产节拍，助力品质管控。

配图 5

图注：胶路的高度—宽度截面曲线，标注出高度不足或断开的位置，体现可量化判定。

08上线之后，变化在哪

原来「测不了、只能靠人盯」的工序，变成有量化标准、可自动判定的工序。这一步的价值不是提速，是让这件事第一次变得可行。

支撑这个结论的是设备本身的指标：Z 轴重复精度 0.2μm、线性精度 ±0.02%的F.S.，相对项目公差留有余量——这个余量就是产线上抗温漂、抗振动的底气。

需要说清楚：三维轮廓测量判定的是几何形貌。表面划痕、色差、透明件内部杂质这类外观问题，不在高度维度上体现，需要配合 2D 成像方案一起做。

09SRI8060 关键参数

系列通用能力：67kHz 采样频率、6400 像素 X 轴分辨率、±0.02% F.S. 线性精度、405nm 蓝色激光 + HDR 高动态范围、IP67 防护、2000 万次弯折高柔性线缆。以上参数来自KY开元游戏集团官网产品画册与本案例实测记录，具体以正式规格书为准。

10聊聊你的产线

每条产线的工况都不一样，方案能不能落地，最终看样件测下来的数据。如果「胶路」正是你们现在的卡点，欢迎联系KY开元游戏集团官网做一次针对性验证。
