在机加工过程中，底螺孔深等尺寸对于底螺的制造和应用都具有重要的影响，因此对其进行准确的测量和控制等工序就显得尤为重要。

本期内容，深Sir就为大家分享一个点光谱测量底螺孔深的应用案例，一起来看看吧。

一、检测需求

• 产品名称：底螺

• 产品尺寸：8.6mm

• 测量项目：孔深

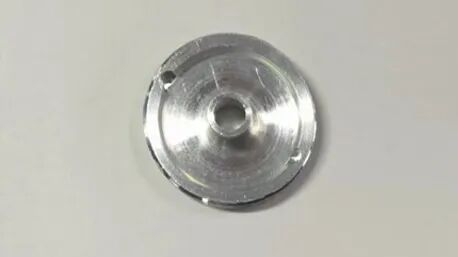

图 | 实物图

二、测量过程

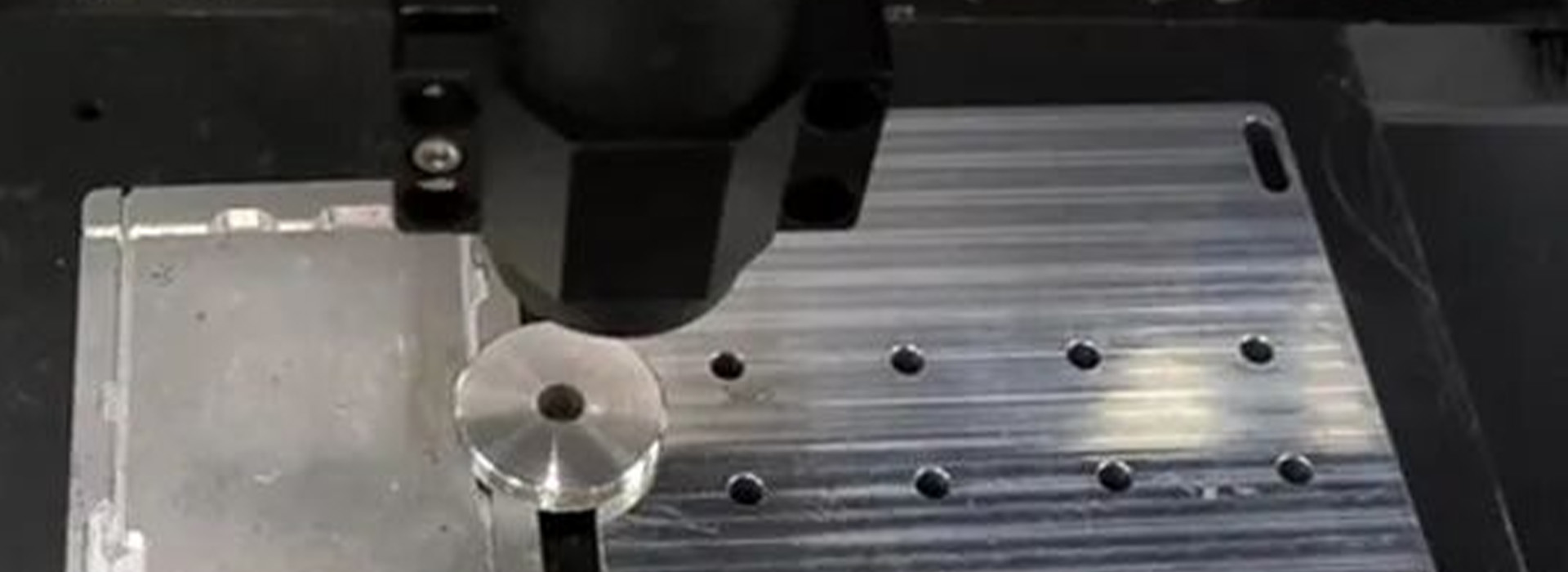

方案采用点光谱直射测量的方式，记录从底螺底部到底螺孔深内径边缘的高度差，能够避免产生测量盲区，减小温度漂移。

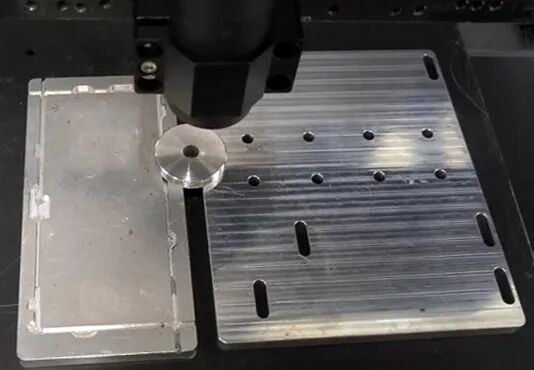

图 | 测量点（底部）

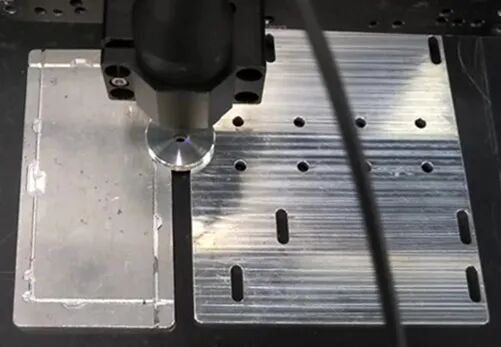

图 | 测量点（孔深内径）

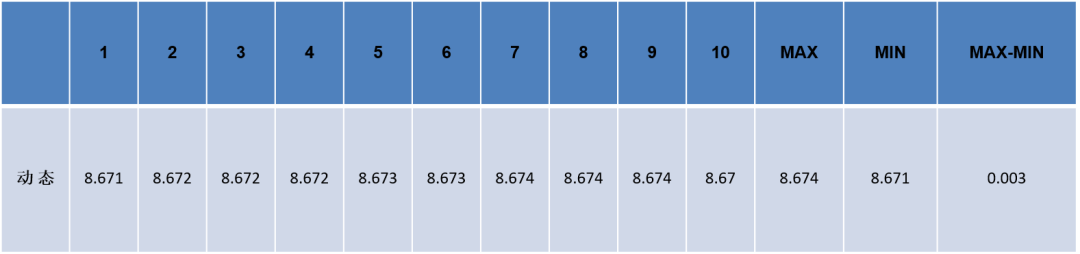

图 | 测量结果（单位:mm）

数据说明：使用SC10015进行10次动态测量，高度差重复性为0.003mm。

三、传感器选型

• 点光谱型号: SC10015

• 光斑大小: 19.2μm/40.3μm

• 测量范围: 10mm

• 角度特性: ±15°

• 数值孔径: 0.26

• 工作距离: 40mm

• 轴向分辨率: 0.012μm

• 直线性: ±0.01%的F.S
