一、客户痛点

刀片作为分切机设备的重要部件之一，具有切削阻力小，耐磨性能好、铣削方向广等特点，可在金属、薄膜、皮革、橡胶、纸张等各种材料上进行作业。

而厚度作为刀片的重要参数，将直接影响加工效率和质量，因此在刀片的设计、加工和使用中，需要对其厚度进行测量，确保刀片的锋利度和使用寿命。

此外，为了避免发生过度磨损或刀片断裂等情况，还需要对刀片的破损等缺陷进行检测，以确保在机械设备上进行切割、修边等加工工序时的安全性。

二、检测项目

• 产品名称：刀片

• 测量项目：厚度、缺陷

• 精度要求：厚度重复性要求≤0.002mm

• 检测方式：旋转扫描

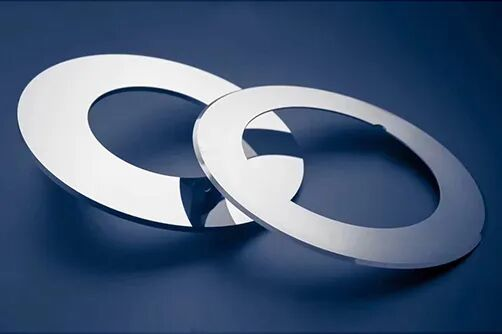

图 | 实物图

• 测量方案：使用两台相机对射测量刀锋到底面的厚度，通过设定基准面和测量点，并通过在基准面上设置基准点，取得相应点位的XYZ坐标进行空间平面拟合，计算每个测量点到拟合平面的距离。




图 | 选点图

• 测量结果：刀片厚度静态重复性精度最大值为0.0004mm。

• 缺陷效果图展示

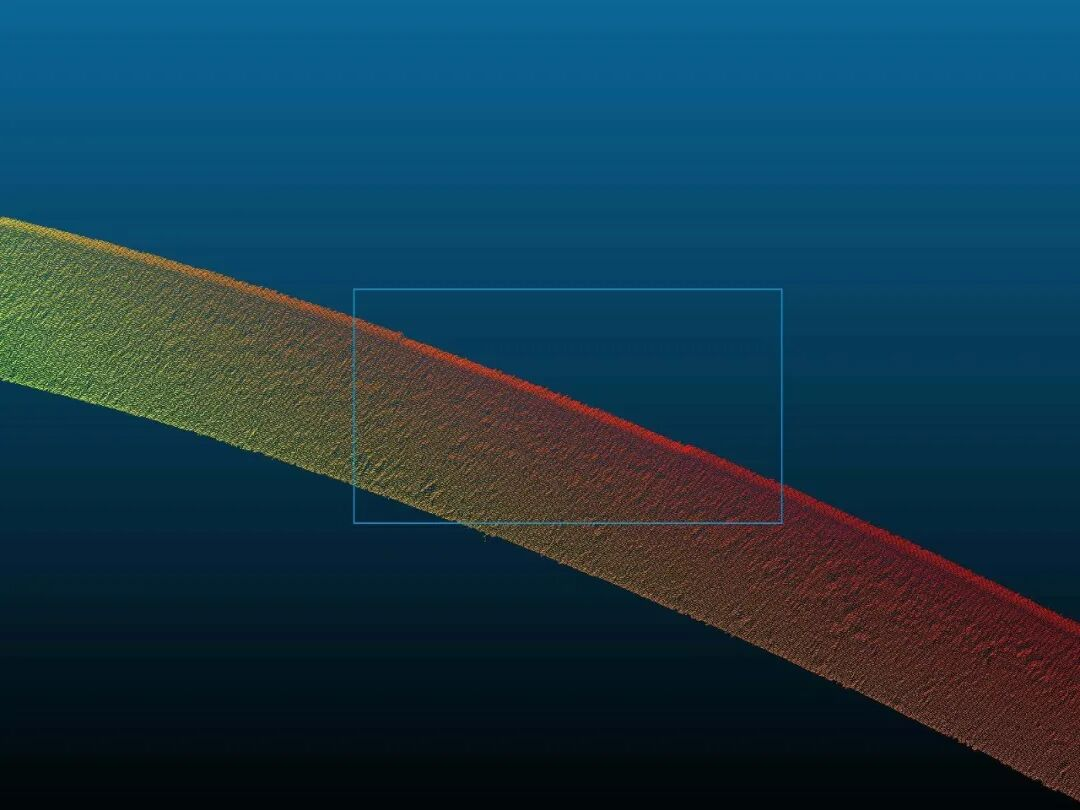

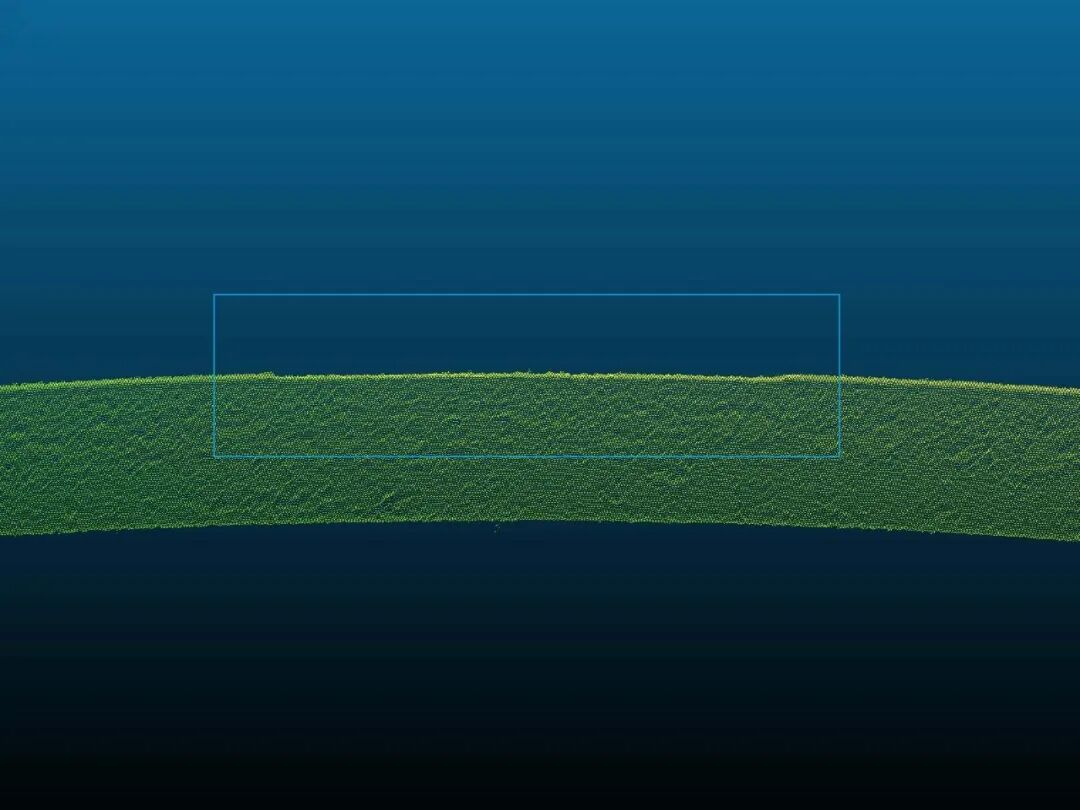

图 | 点云图

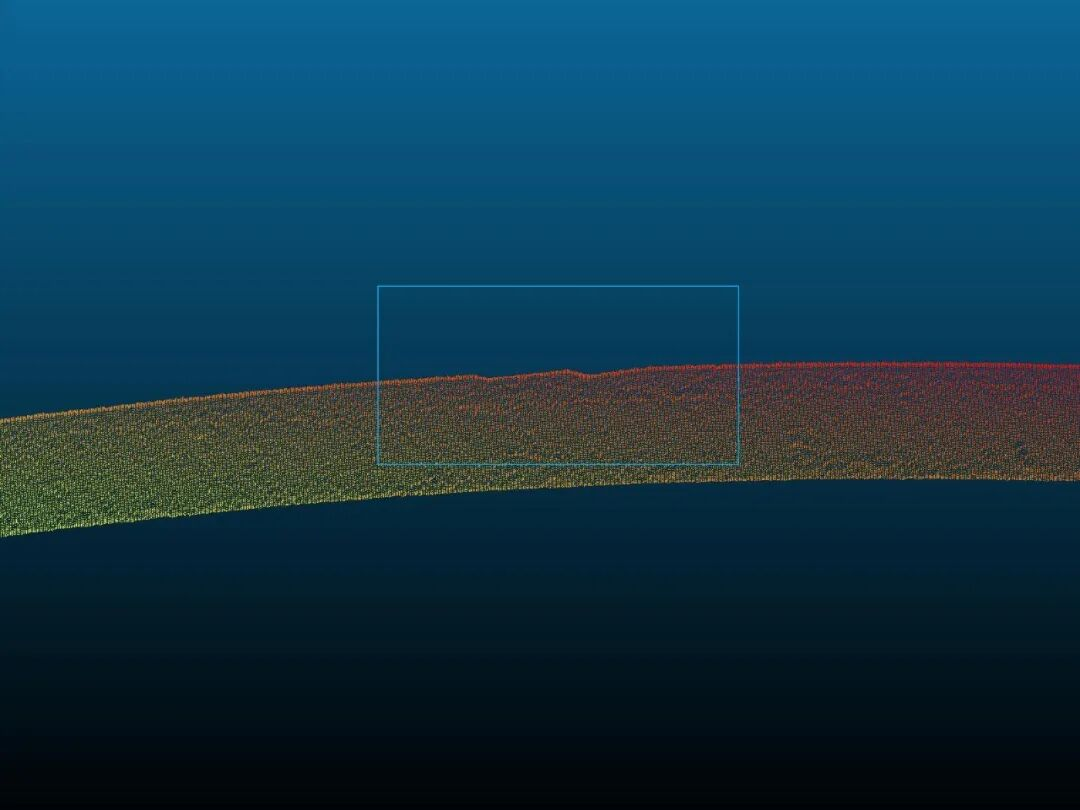

图 | 细节图

三、传感器参数

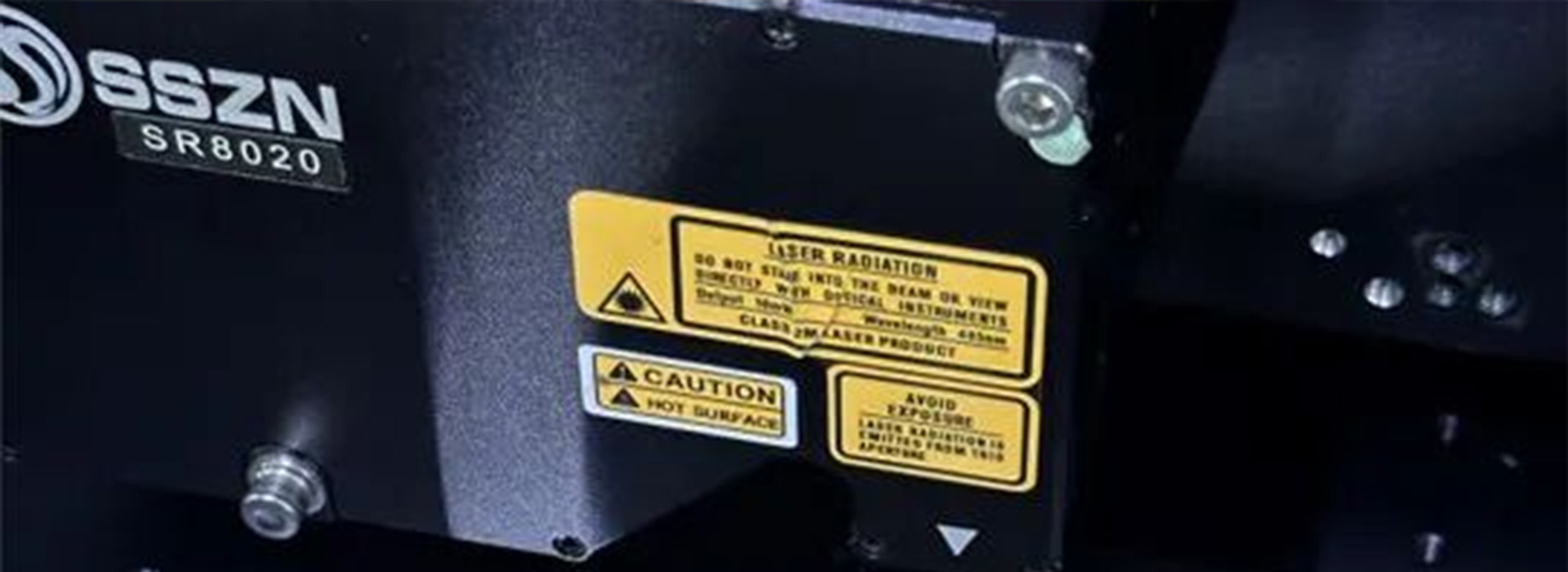

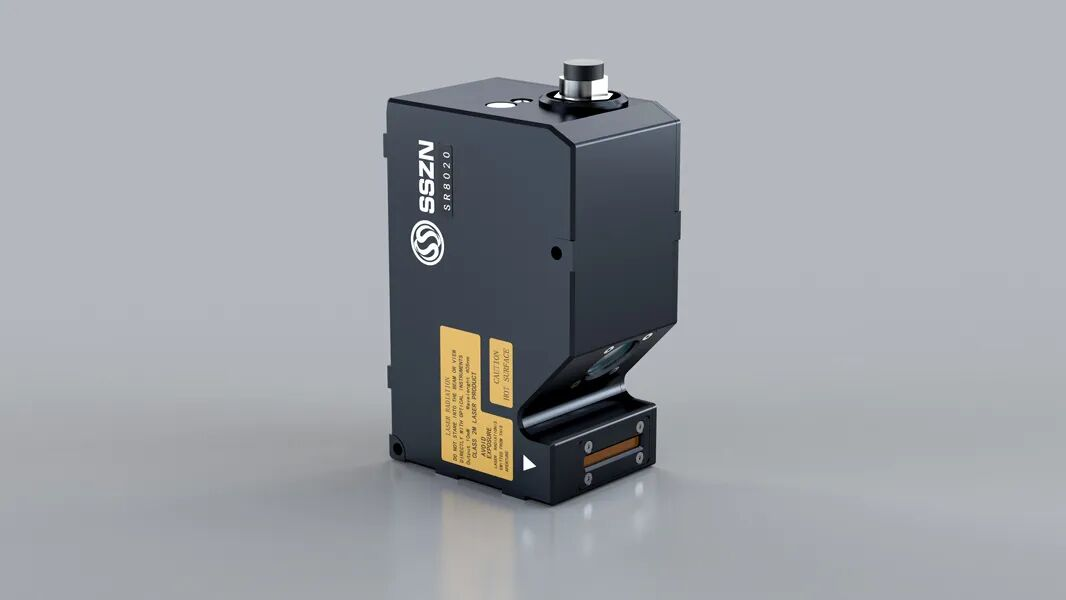

• 线激光型号: SR8020

• 参考物距(CD): 23mm

• Z轴高度(FS): 5.2mm

• X轴宽度: 14.5mm

• Z轴线性度: ±0.02%的F.S.

• Z轴重复精度: 0.1μm

• X轴重复精度: 1.5μm

• X轴数据间隔: 5μm

• X轴轮廓点数: 3200

• 扫描速度: 3200~67000
