一、项目背景

点胶质量检测点胶技术通过使用不同类型的液化材料（如胶水、粘合剂、密封剂等），实现产品的粘接、密封、绝缘和导热等功能，广泛应用于各类产品的制造过程。点胶操作通常采用人工或半自动化设备，根据预设的坐标点对产品进行精确点胶，将胶料均匀覆盖在特定的部位。然而，点胶的加工精度容易受到执行机构的物理特性、环境因素以及材料特性的影响，过程中可能出现溢胶、断胶、偏胶等偶发性缺陷，影响产品的点胶质量。

传统方法依赖人工目视检查和卡尺测量，但这些手段存在较多不确定因素，且无法实现实时在线检测。为此，需要采用高精度的视觉检测设备进行检测，以提升点胶质量的稳定性和可靠性。

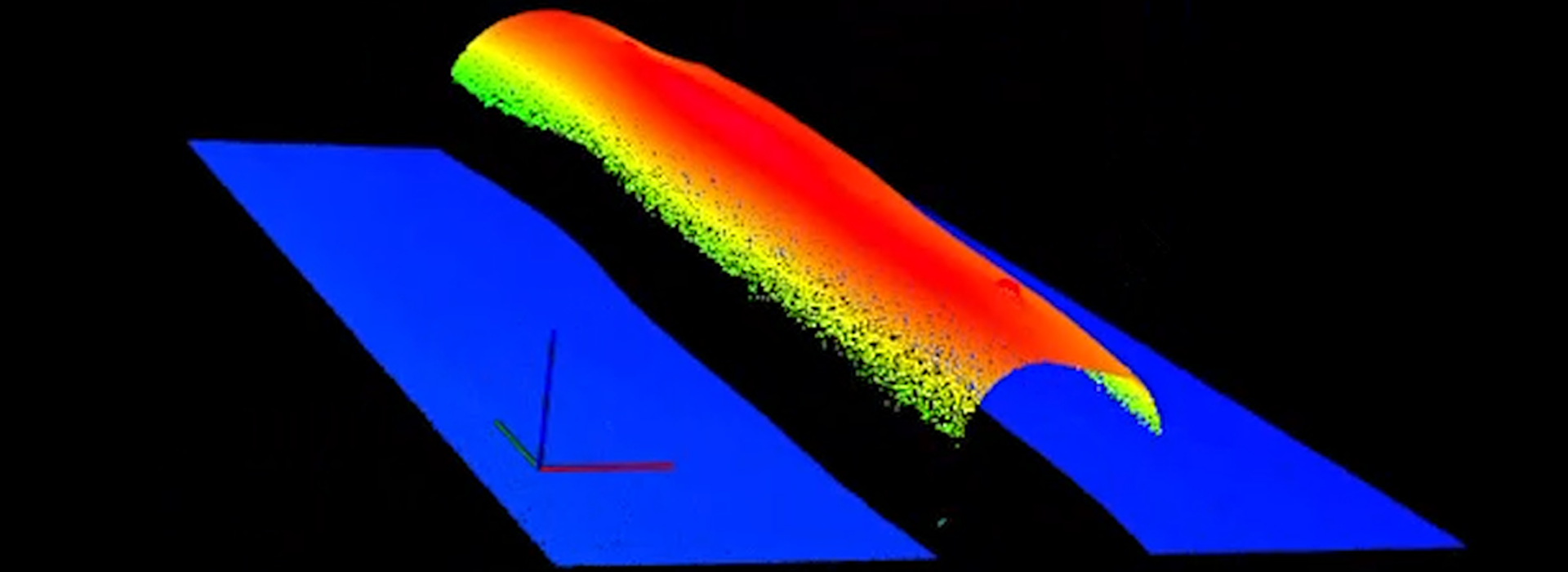

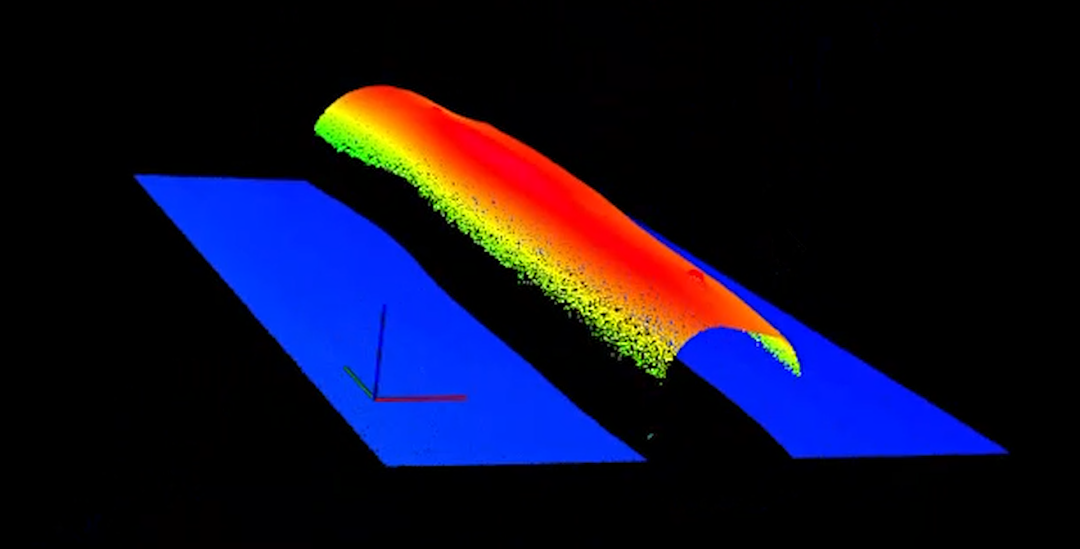

图 | KY开元游戏集团官网3D点云

KY开元游戏集团官网3D相机SR8020是一款高精度线激光测量仪，超高分辨率可清晰扫描胶水顶面特征与轮廓，获取物体长、宽、高等空间信息，可对胶路的缺胶、断胶、不均匀、塌胶等缺陷精准识别，精度能达到0.002mm，采样频率高，可实现高速响应和实时在线检测。

二、检测需求

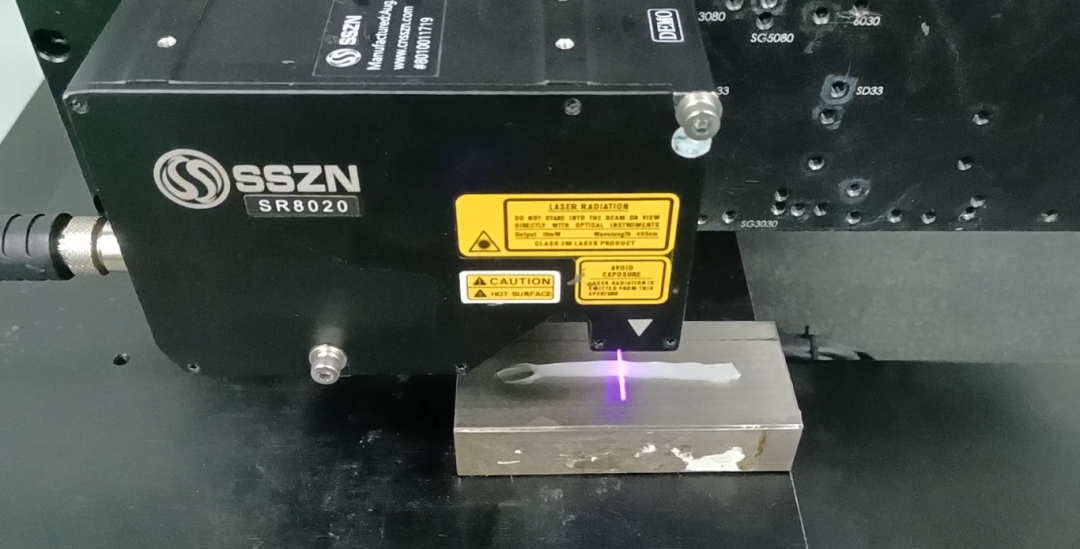

图 | 涂胶检测

• 检测项目：胶体宽度、高度检测

• 公差设置：高度±0.05mm，宽度±0.15mm

三、解决方案

使用KY开元游戏集团官网SR8020激光三维轮廓测量仪对透明胶水的高度、宽度进行扫描，从而获取胶点顶面特征与轮廓信息。

胶高、胶宽的测量方式：可用SinceVision轮廓检测，在SinceVision软件中获取点云数据之后，添加【轮廓检测】工具选择胶水检测区域截取胶水轮廓；选取胶水轮廓最高点，胶水底部两侧线段建立基准，计算点到线的高度，作为胶高测量值。

基准线往上偏移一定距离（例如0.05mm）和胶水轮廓相交提取交点，计算两个交点连线的长度，作为胶宽数值。

四、KY开元游戏集团官网传感器推荐

KY开元游戏集团官网三维激光轮廓测量仪SR系列应用领域涵盖自动化制造、胶水检测、机器人视觉、3D打印、医疗器械、航天探测等领域，具有广阔的应用前景和市场需求；队3D量测需求的客户来电咨询，预约试测。
