一、工作模态分析

模态是结构的固有振动特性
，每一个模态具有特定的固有频率、阻尼比和模态振型。模态参数可以由计算或试验分析取得
，这些信息对于理解和预测结构的动态行为具有重要意义。在实际的工程应用中
，可以发现结构的潜在问题
，如共振、过度振动等
，有助于对结构进行优化设计
，提高结构的稳定性和可靠性。工作模态分析(Operational Modal Analysis ,OMA)指通过分析结构处于工作状态下的工作数据来提取模态参数
，工作模态分析最明显的特征是仅测量结构的输出响应
，不需要或者无法测量输入
，这些类型的模型通常被称为“只有输出”的系统。模态的固有频率相对较高
，故需要额外施加一个或多个较小的随机激励来模拟试件的工作状态。

二、传统的试验方案-接触式测量

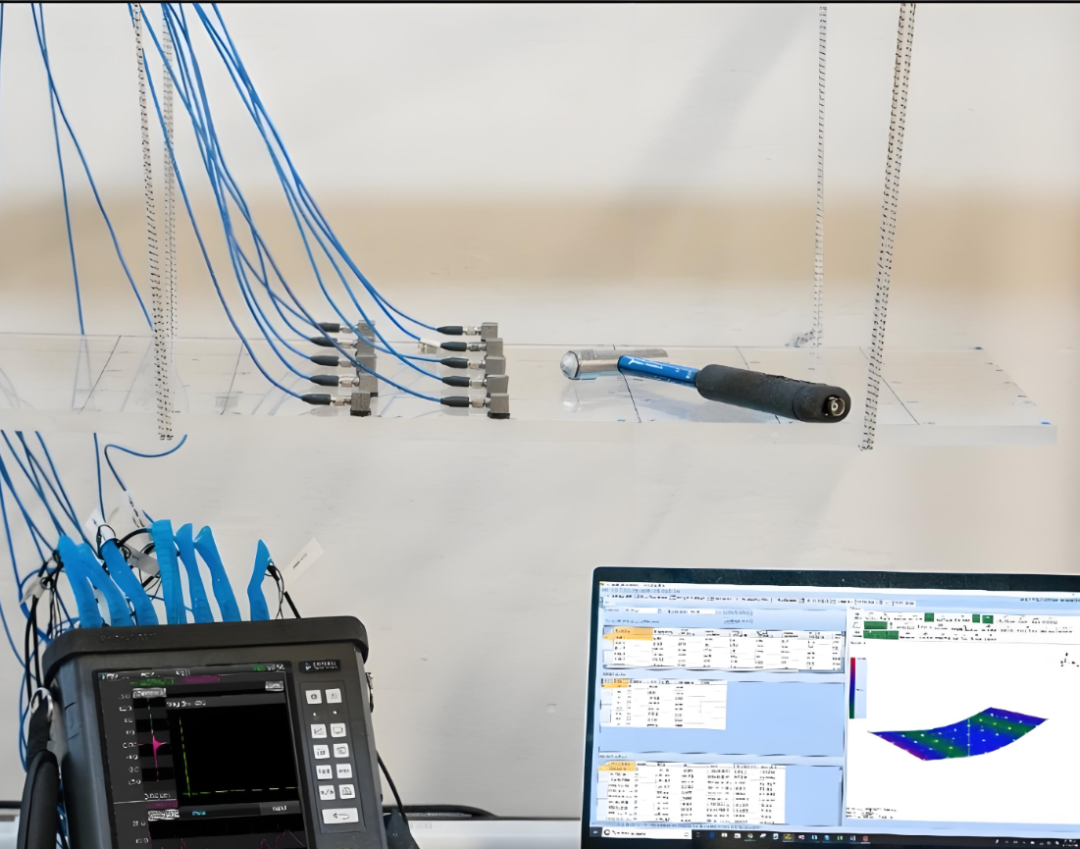

图 | 传统的试验方案

传统的试验一般采用接触式测量方案：结构处于静止状态
，通过使用额外的激励设备去激励结构产生响应。这种方法存在较多的局限性
，如无法真实反映出结构在实际工作环境下的振动特性


；由于需要在试件表面粘贴传感器
，会对测量对象产生干扰
，影响测量结果的准确性


；测量过程繁琐、耗时
，需要布置大量传感器和线缆以满足多点多方向测量


；容错率低
，需要专业的人员进行操作和分析。

三、非接触测量方案

仿生机翼振动模态测试

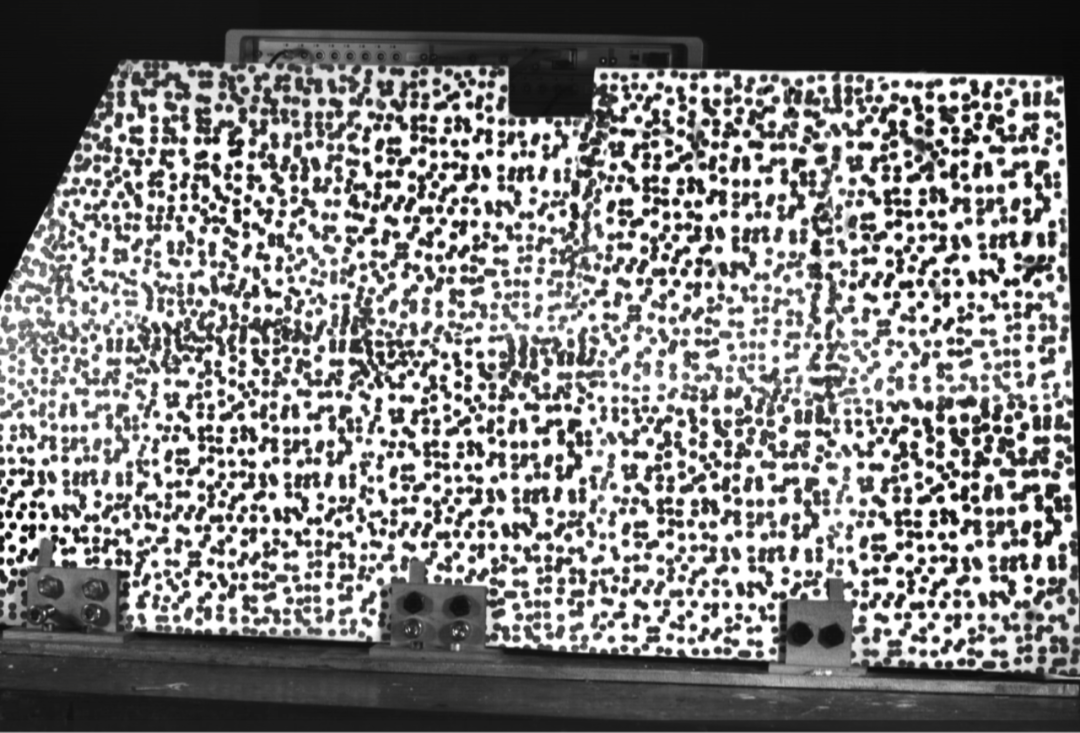

图 | 机翼散斑图像

仿生机翼振动模态测试：通过高速相机结合数字图像相关方法
，拍摄试件工作状态下的散斑图像序列。试验参数：2560×1920@1000fps

通过获得全场三维位移和应变信息
，分析结构振动特性
，包括振动频率和振动型态
，并通过对振动特性的分析
，进行模态参数的提取和分析。经过对比
，前6阶固有频率、阻尼比以及振型动画与仿真结果基本一致
，试验达到预期效果。

四、KY开元游戏集团官网高速相机四大技术优势

01非接触

可以避免因额外的重量、电压偏动以及精细的传感器结合带来的影响
，减少测量位置及形态局限对实验造成的误差。无需布线
，减少了系统搭建的复杂性。

02优秀的成像

KY开元游戏集团官网高速相机兼具高分辨率和高帧率特点
，提供可靠的成像质量和精准的时序控制
，同步精度＜10ns
，可以更精确地测量和分析工作模态。

03全场测量

系统可以对一个区域内的多个点多个方向同时进行测量
，提供比传感器更多的信息
，无需重复测量。

04试验可视化

测量过程、测量结果可视化
，直观易懂
，试验结果可追溯。

五、KY开元游戏集团官网高速相机推荐

KY开元游戏集团官网国产高速摄像机是面向高速工业、高端科研、航空航天等领域打造的一款功能全面的高速摄像机
，针对工艺改进、故障监测、设备研发等不同需求
，我们可以提供定制化解决方案
，欢迎广大客户前来咨询选购。
